微泡排气除污装置操作说明

应用：

微泡排气除污装置能够自动排出水或浓度不大于50%的乙二醇溶液中的气体和杂质。本产品不适用于去离子水、饮用水或易燃的危险介质。可用于地方法规标准的化学品/抗氧化剂。使用前请检查与整套系统所用的材料是否相容。如需更多产品相关信息，请与您的供应商联系。

工作压力范围：0-10 bar   0-16 bar

工作温度范围：0-110 ℃

超出此范围的可单独订制

注意：

1、本产品的安装和保养必须由专业人员完成

2、安装或检修微泡排气除污装置时，请确认系统处于无压力并冷却状态

3、接触工作中的本产品可能造成烫伤

4、禁止由排放阀向设备内加水

安装说明：

将微泡排气除污装置从包装中拿出来时，必须遵照以下安全程序操作：

使用经过核准的起重链条/吊带和安全钩；

吊起微泡排气除污装置之前，确认起重链条/吊带是否已经绑紧；

不要站立在产品的下方；

确认微泡排气除污装置能够自由移动。

排气阀顶部离房顶不得小于100mm，无安装支脚的排气阀（DN300以下）离地面高度不得小于200mm。为了达到好的排气效果，微泡排气除污装置应安装在系统中温度高的部位。例如：中央采暖系统的主出水口处或制冷系统的主回水口处。微泡排气除污装置应直接安装在需要保护的零部件之前，例如：主回水口处。

微泡排气除污装置应在无压状态下垂直安装，不能用于支撑管路。不得以任何方式修改微泡排气除污装置的设计或对阀体进行任何焊接。

起吊环只能用于吊装本产品，运行与水流方向无关。如果是带检修法兰的，需按要求为阀体内部的分离组件留出必要的拆卸空间。不可堵住排气阀出口，并应保持阀门周边的畅通。如果微泡排气除污装置安装完成后看不到产品标签（例如：被保温材料盖住），则应将产品标签内容标识在外侧。

我们建议在微泡排气除污装置两侧都安装截止阀。将排放阀安装在微泡排气除污装置的底部，关上阀门。可在排气孔处连接一根导管，以导出废气（有异味的），过多的杂质或泡沫有可能导致排气阀的短时泄露。水压测试所允许的压力值为设备工作压力的1.25倍。排气阀和附加的手动排气阀的作用是用来在系统注水/排空时排出或灌入大量空气。

注意：排出的水或蒸汽温度可能很高！

操作说明

排气操作：

1、系统初次充水时，检查顶部排气口排气正常；

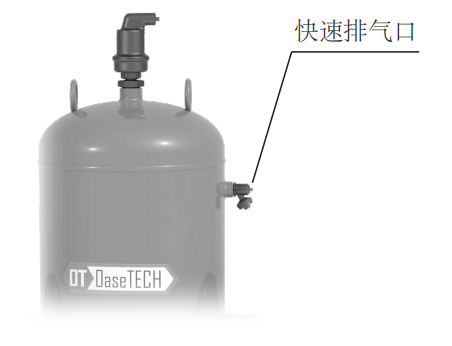

2、如有选配的手动排气阀可以手工打开，直到有水排出。

3、如果需要，在排气孔处加导管，将有异味的废气引到室外。

微泡排气除污装置操作说明

排污操作

 1、接上或固定装上一根耐压、耐热的水管，以便将微泡排气除污装置内的水排出到适当的地方；

2、慢慢打开排放阀，并维持一小段时间；

3、确认没有杂质流出后，立刻关闭排放阀；

4、系统初次充水或检修后回填时，可以将顶部的排气堵头打开，以便将微泡排气排污装置中的气体排出。

注：排出的水温度可能很高，尽量将排出的水量控制在少，必要时应在排水和加水后检查系统压力。

维护（仅适用于配有检修法兰系列）

1、保养

2、滤芯组件可以清洁或更换

注意：

1、操作前，确保微泡排气除污装置处于无圧并冷却的状态；

2、 微泡排气除污装置的滤芯组件和底部可能因为杂质聚积而变重；

3、滤芯组件的重量完全压在微泡排气除污装置底部，因此你须用适当的起重设备来支撑微泡排气除污装置底部和滤芯组件。阀体的机械强 度有时会因为一些原因受损，例如：腐蚀或脏污；

4、滤芯组件可能倾倒；

5、禁止使用腐蚀性的化学品清洁本设备。

以下是微泡排气除污装置的清洁或更换步骤：

1、关闭微泡排气除污装置两侧的截止阀；

2、将微泡排气除污装置中的水排出；

3、 卸下微泡排气除污装置上检修法兰的固体螺栓；

4、卸下微泡排气除污装置的底部，取出阀体中的滤芯组件；

5、清洁滤芯组件，例如：用热水或低压蒸汽清洁；

6、检查滤芯组件，如有必要的话则更换新的零部件。如果需要备用的零部件，请与您的供应商联系；

7、清洁检修法兰的密封面，并换上一个新的法兰垫圈；将阀体的底部装回；

 装上螺栓，用扭力扳手交叉旋紧；

8、装上排放阀或排污阀头或排气堵头（如果有的话）；

9、打开两侧的截止阀，按照系统初次充水操作，并检查是否有漏。

故障排除：

1、本设备一次运行时，微泡排气除污装置可能会出现轻微滴水现象（不适用于“Dirt Separator”）。运行一段短时间后，这种现象就会消失。

2、如遇到产品故障，请及时与您的安装工程师联系。

3、如遇微泡排气排污装置排气口漏水，则整个排气阀头都须更换（不适用于“Dirt Separator”）。

质量保修承诺：

1、客户自购买之日起1年内享受设备保修服务；

2、由于不正确的安装或不适当的使用所造成的设备损坏不在保修范围之内；

3、因人为疏忽造成的设备损坏及其他损失不在承诺赔偿的范围之内。
