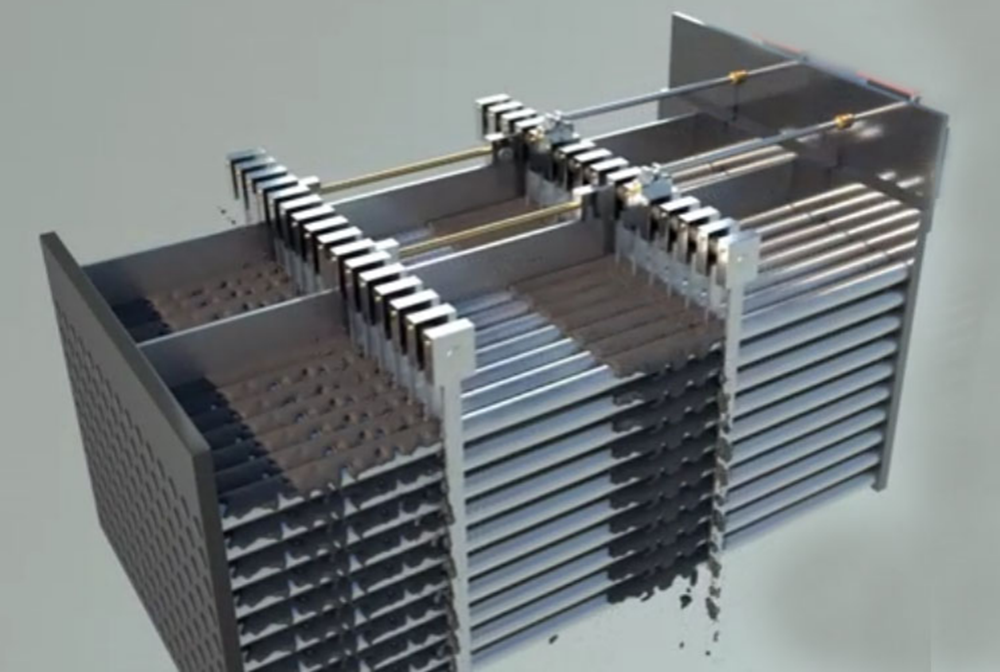

一、机械式耙齿型空预器清灰装置工作原理

机械式耙齿型清灰器由执行机构、动力部分、传动轴、链条齿轮、导梁刮板、喷嘴压缩空气等组成。

其工作原理为：由执行机构的控制动力部分启动带动主轴转动，与主轴连接的异型链轮所组成的刮板主件，随着主轴链轮移动跟着走动，当刮板组件走到一定始点时，由控制元件所设定的限位差指令往返行动，这样来回移动做功，同时由储气罐来的气源经过特制连通管由若干排列喷嘴定时吹扫空预器间距里的没有刮干净的烧结灰垢，这样下来该设备装置形成了刮吹扫多功能一体化设备。

适用范围：该装置适用于卧式顺列、错列空预器形式

适用管材： 螺纹管、翅片管等更有独特之处

适用条件：现场改造，也可为新建机组配套选型

供货范围：该清灰装置可配套空气预热器系统供货

二、机械式耙齿型空预器清灰装置产品性能

该机械式耙齿型空预器清灰器之所以有众多的创新理念，就是因为它有同类设备不具有的技术性能，首先该设备独特的结构设计理念，将整个装置大部分布置在烟道内，外部只安装很小的动力部分，所以叫内置式，不像平台式结构那种，对烟道外空间要求那么大。另外对空预器刮板又有创新理念，将原铝板改为碳纤维材料，同时刮板棱角改为特制的钝角，这样在管距间来回行走容易切中不损害两侧排管，同时碳纤维与铝板相比它的一个优点是耐腐蚀、抗磨、轻便，硬度与柔性共存，其次增加了吹扫功能，对空预器低层及终始拐角处刮板刮不到的地方按时吹扫，没有死角等。

三、机械式耙齿型空预器清灰装置产品优点

（1）、除灰刮板选用碳纤维材料制成，相对碳钢换热管质软，外加经实践验证过的合适运行间隙，不会对空预器换热管造成磨损；

（2）、每件刮板本体留有过载自动折断结构，一旦某一处管间有硬物造成卡滞，则此件刮板自动断裂，不会影响到整组装置运行；

（3）、刮板组件采用螺栓紧固件装配，属于可拆连接，检修更换方便快捷；

（4）、由于装置采用 PLC 程序自动控制模式，远程控制接入锅炉 DCS控制系统中，可实现远程及就地智能控制，操作灵活，除灰频率可调；

（5）、使用寿命可达 20 年；

（6）、运行时风机阻力相对下降 1/3；

（7）、该技术产品对防止低温腐蚀段效果尤为明显。

四、机械式耙齿型空预器清灰装置产品技术参数

（1）、供电：1N+PE，~220VAG±10 %，50/60Hz

（2）、功耗：≤3KW

（3）、伺服减速一体机：130T-M15015,2.2KW，1450rpm

（4）、除灰工作方式：间歇式

（5）、除灰工作频率：（快、中、慢）三挡可调

（6）、远程开关机控制开关导通电流：≤5mA，开关耐压：≥36V

（7）、温控开关转换温度：100℃。

五、空气预热器清灰方式性价比较

空气预热器常用几种清灰方式性价比

六、经济分析

停炉时间：以220T/h锅炉为例，常规情况下为3个月停炉清洗一次，清洗时间为7天。

初算：每小时发电50000度，利润为0.5元/度，损失25000元/小时，7天损失25000元/小时*24小时*7天=420万元。

排烟温度：以220T/h锅炉为例，常规情况下排烟温度为135~138℃，实际锅炉每上升10-15℃效益下降1%。

初算：常规情况下，以上升5℃计算，锅炉效率损失0.5%，年8000h*0.5%*25000元/小时=100万元。

煤耗情况：以220T/h锅炉为例，常规情况下每上升5℃，煤耗增加4.67g/KW/h*50000KW/h*8000h=1868t*800元/t=149.44万元

检修频率：忽略不计

七、设备选型指南
