永磁电机调速器的系统结构有哪些?

TIME:2021-08-26   click: 337 次

今天晟源科技给大家分享一下永磁电机调速器的系统结构,永磁电机调速器主要分为执行系统构成及控制系统构成的。

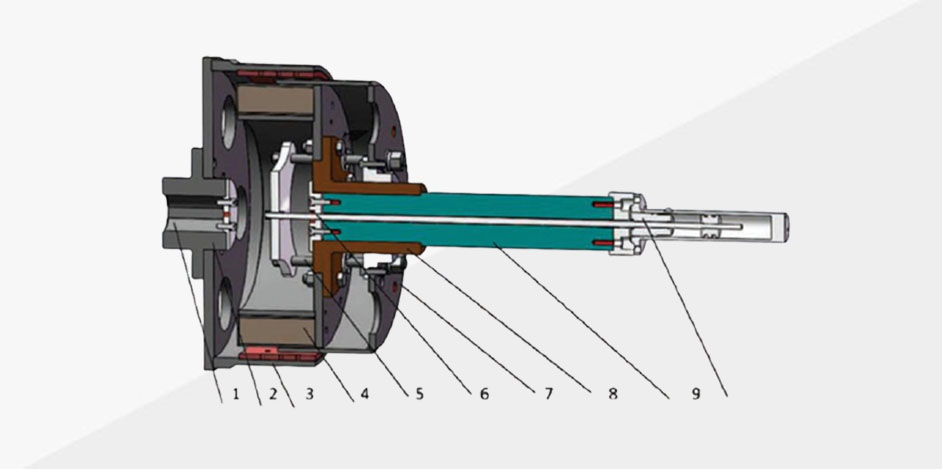

永磁电机调速器执行系统构成采用空心拉杆形式控制磁屏蔽套筒移动实现调节功能,其结构由1、负载轴(或电机轴)2、连接套3、导体转子4、永磁转子5、导杆6、拉杆7、磁屏蔽套筒8、连接套9、电机轴(负栽轴)10、液压调节装置组成。

利用位移传感器对屏蔽套筒开始位置和终止位置进行检测,从而保证设备工作在安全范围。液压调节装置包括了液压缸、旋转液压接头和液压站,液压系统自身具有位移补偿功能,保证了磁屏蔽套筒位移的,同时保证了调速器的度。

永磁电机调速器控制系统构成通常永磁调速系统由永磁调速器、磁屏蔽位移执行器、控制信号源、就地显示控制箱、远程控制系统、电缆等设备组成。

永磁调速器安装在电机和负载之间,传递扭矩,通过永磁调速器的调节机构实现导体转子与永磁转子之间的磁场强度和磁通量的变化,从而实现对负载端转调节化。永磁电机磁屏蔽磁场越少,通过永磁调速器传递的扭矩越大,负载转速越高:磁屏蔽磁场越大,通过永磁调速器传递的扭矩越小,负载转速越低磁屏蔽移动由位移传感器将位移量以4-20maA的标准电流信号反馈到DCS或PLC系统,由于位移量与负载的转速、风压、风量具有匹配的对应关系,这样 DCS可以根据工艺需要,对液压系统的电磁换向阀发出开关量信号,电磁阀动作可以控制磁屏蔽套筒的前进、后退与停止,实现负载转速的变化,控制电磁阀的电源为24v。控制箱包括就地控制和远传控制,液压系统自身具有位移补偿功能,并具有极高的灵敏度和精度,保证了磁屏蔽套筒的位移,即保证了调速器的精度。
